Плата RS-485/USB (SK-712-ModBus) Wilo 2895107

Для осуществления удаленной диспетчеризации прибора SK-712 через интерфейс RS485 или USB (протокол Modbus RTU) необходимо установить плату RS485/USB в разъем EXT контроллера системы (КС) расположенного на двери прибора SK-712 или на плате прибора SK-712/d-2-5,5.

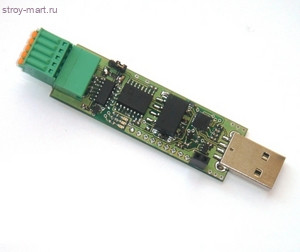

Плата RS485/USB состоит из 2 частей, каждая из которых имеет гальваническую развязку: модуль КС-RS485 и конвертор RS485-USB. Обе части соединены между собой 2 короткими проводами и при необходимости могут быть механически разделены и разнесены на расстояние до 1200 м при помощи витой пары (шина RS-485 – клеммы А-В).

При построении шины RS485 необходимо учитывать, что на оконечных платах RS485 требуется оставить перемычки RT, а на проходных платах необходимо удалить перемычки RT.

При подключении нескольких приборов также рекомендуется использовать плату RS-485 без конвертера USB (артикул – 2785193).

Для работы с конвертором RS485-USB необходимо установить драйвер. - раздел «Продукция \ АРМ SK-712»).

Адрес устройства в сети Modbus устанавливается в приборе SK-712 при помощи параметра PC9 = [1…247]. Четность последовательного интерфейса устанавливается в параметре PC8 = [0=9600,8,N,2 ; 1=9600,8,E,1 ; 2=9600,8,O,1]. Скорость обмена - 9600 baud. Протокол - Modbus RTU.

В приборах SK-712/d-2-5,5 - адрес устройства = 85, четность интерфейса - 9600,8,N,2. В указанных приборах изменение этих параметров невозможно.

Карта регистров по протоколу Modbus в зависимости от типа исполнения прибора приведена далее в Таблицах. Чтение содержимого регистров производится функцией 0x04. За один запрос может быть получено содержимое 124 регистров (вся карта). Частота следования запросов не ограничена. Удаленное изменение регистров возможно только для регистра RDYK (адрес 30001). Запись регистров производится функцией 0х06.
