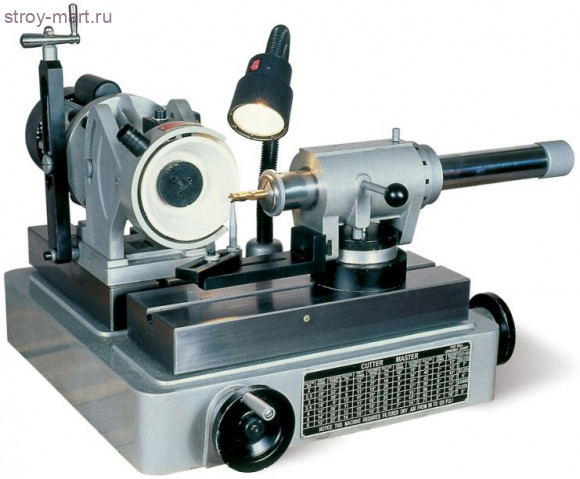

Станок для заточки инструмента ON-220 - 25250030

Станок ON 220 предназначен для шлифовки и заточки инструментов, их цилиндрических и торцовых поверхностей (сверла, фрезы цилиндрические с хвостовиками, некоторые виды фасонных и т.д.). Данный заточный станок находит широкое применение в инструментальных и ремонтных мастерских, а также на малых и средних производственных предприятиях, в бытовых мастерских, благодаря малому энергопотреблению и небольшим габаритам, а так же возможности подключения к сети 220 вольт. Станок ON-220 в базовой комплектации предназначен для заточки задних углов режущих кромок по наружному диаметру и с торца следующих инструментов: Концевые фрезы а) обыкновенные б) шпоночные в) для Т-образных пазов Торцевые насадные фрезы Цилиндрические фрезы Пазовые дисковые фрезы Зенкеры Развертки Сверла Диапазон диаметров - 5÷,50 мм. Диапазон диаметров хвостовиков - 5÷,22 мм. Максимальная длина затачиваемой части 245 мм. Для заточки инструмента с хвостовиком конус Морзе применяется специальный переходник на конус Морзе № 3 (артикул 60000220). Для заточки радиусной части сферических концевых фрез применяется специальное приспособление для обработки радиуса с делительной головкой (25002776).. При использовании универсального приспособления (артикул 25000278) можно затачивать, например, токарные резцы, и другой инструмент с прямолинейными режущими кромками и прямоугольным хвостовиком, размером не более 38 х 38 мм. Основные узлы и детали оборудования 1. Рукоятка регулировки наклона шлифовальной бабки 2. Электродвигатель 3. Выключатель 4. Шлифовальный круг 5. Лампа освещения 6. Рычаг отвода инструмента 7. Делительное кольцо для фрез с 2-мя 8-ю лезвиями 8. Цанговый зажим 9. Площадка держателя цанг 10. Маховик продольного хода 11. Плита основания 12. Таблица шлифовки 13. Маховик поперечного хода 14. Опора для инструмента 15. Основание станина 16. Плита шлифовальной бабки 17. Основание шлифовальной бабки 18. Патрубок вытяжки Дополнительная информация
